1일 1깡의(Houdini Tip) - Pack Primitive Rotation

-
1일 1깡의(Houdini Tip) - Pack Primitive Rotation

Pack Primitive는 오브젝트를 하나의 point로 인식하게끔 referencing 한다. 예를들어 box geometry에는 8개의 point가 있지만 pack을 하게 되면 오브젝트의 가운ㄷ 1개의 point만 생성된다.

만약에 3개의 Pack Primitive 오브젝트가 있고 각각의 오브젝트에 orient 값을 적용하고 싶다면 copy sop에서 사용하는 @orient 값은 Pack의 Rotation 값에 아무런 영향을 주지 못한다.

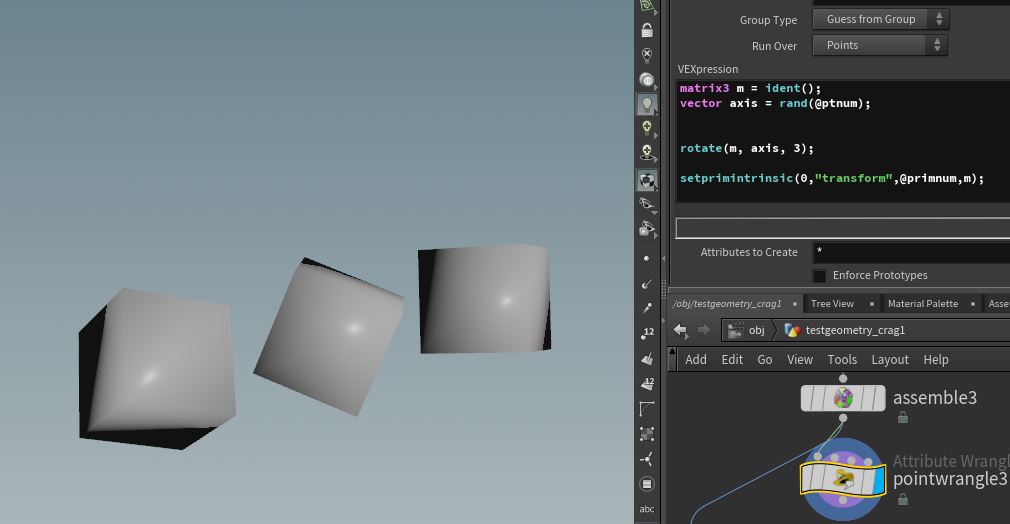

Pack Primitive에서는 intrinsic 데이터를 통해서 rotation, 값을 적용할수 있다.
primintrinsic 값중에 transform 은 matrix3 으로 rotation,scale, 값을 컨트롤 할수 있다.
